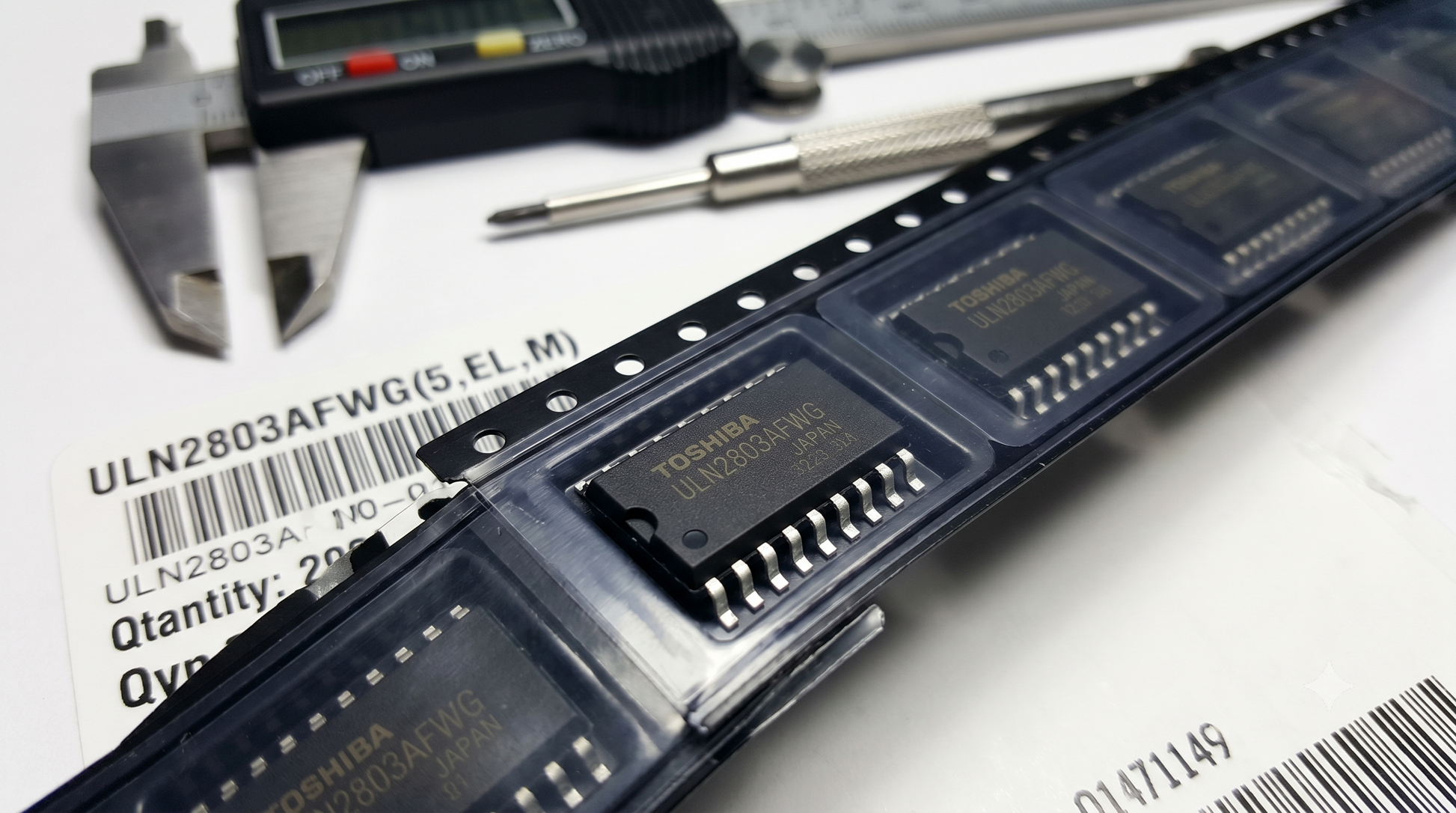

El ULN2803AFWG(5,EL,M) es un array de transistores Darlington de Toshiba en encapsulado SOP-18. Aquí la descripción:

ULN2803AFWG – Array Darlington 8 Canales, 50V, 500mA, SOP-18, Toshiba

El ULN2803AFWG es un circuito integrado array de transistores Darlington de 8 canales fabricado por Toshiba, en encapsulado SOP-18 de montaje superficial. Diseñado para interfaz entre circuitos lógicos de baja corriente y cargas de alta corriente como relés, motores, solenoides y LEDs de potencia.

Características principales:

• Tipo: Array Darlington de 8 canales NPN
• Tensión de salida máxima: 50V
• Corriente de salida máxima por canal: 500mA
• Corriente total máxima: 2.5A
• Entradas compatibles con lógica CMOS/TTL (5V)
• Diodos de supresión de flyback integrados
• Encapsulado: SOP-18 (SMD)
• Sufijo (5,EL,M) = especificaciones de empaquetado y cumplimiento medioambiental
• Compatible con procesos de soldadura por reflujo (RoHS compliant)

Aplicaciones:

• Control de relés y solenoides
• Accionamiento de motores paso a paso
• Control de LEDs de potencia y lámparas
• Interfaces entre microcontroladores y cargas inductivas
• Automatización industrial y domótica
