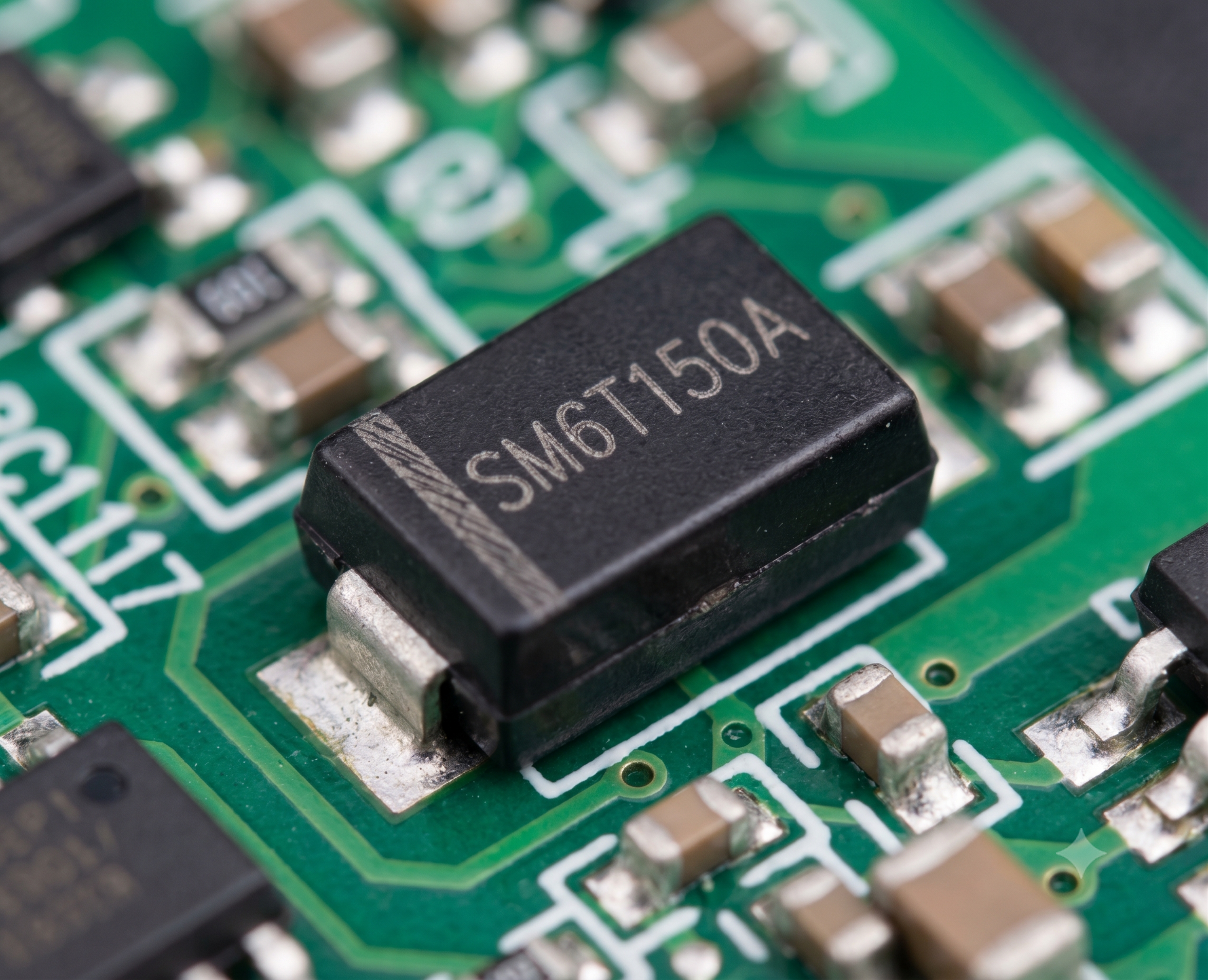

SM6T150A – Diodo de Supresión de Tensiones Transitorias, TVS Unidireccional, 600W, SMA

El SM6T150A es un diodo de supresión de tensiones transitorias (TVS) de la serie SM6T fabricado por STMicroelectronics Diseñado en un encapsulado de montaje superficial Transil (SMA/DO-214AC), este componente semiconductor de alta precisión está optimizado para proteger circuitos y componentes electrónicos altamente sensibles contra descargas electrostáticas (ESD) y picos de sobretensión transitoria de alta tensión

Características principales

Tipo: Diodo supresor de tensiones transitorias (TVS) unidireccional

Potencia de pico de pulso máxima (Pppm): 600 W con una onda de choque estándar de 10/1000 µs

Tensión de ruptura inversa (Vbr): 143 V mínima a 158 V máxima con una corriente de prueba de 1 mA

Tensión de separación inversa de trabajo (Vrm): 128 V (Tensión máxima de funcionamiento seguro sin conducción)

Tensión de sujeción máxima (Vcl): 209 V a la corriente de pulso pico máxima de 2.9 A

Corriente de fuga inversa máxima (Irm): 1 µA extremadamente baja a la tensión de trabajo Vrm

Encapsulado: SMA (DO-214AC) de perfil bajo para montaje superficial (SMD)

Tiempo de respuesta: Prácticamente instantáneo (del orden de picosegundos) para una protección eficaz

Aplicaciones

Protección contra sobretensiones en líneas de alimentación de corriente alterna y alta tensión continua

Protección de inversores solares y sistemas de energía renovable

Fuentes de alimentación conmutadas (SMPS) y etapas de rectificación de red

Sistemas de control industrial y automatización expuestos a ruidos eléctricos transitorios

Protección de equipos de telecomunicaciones e infraestructura de redes externas
