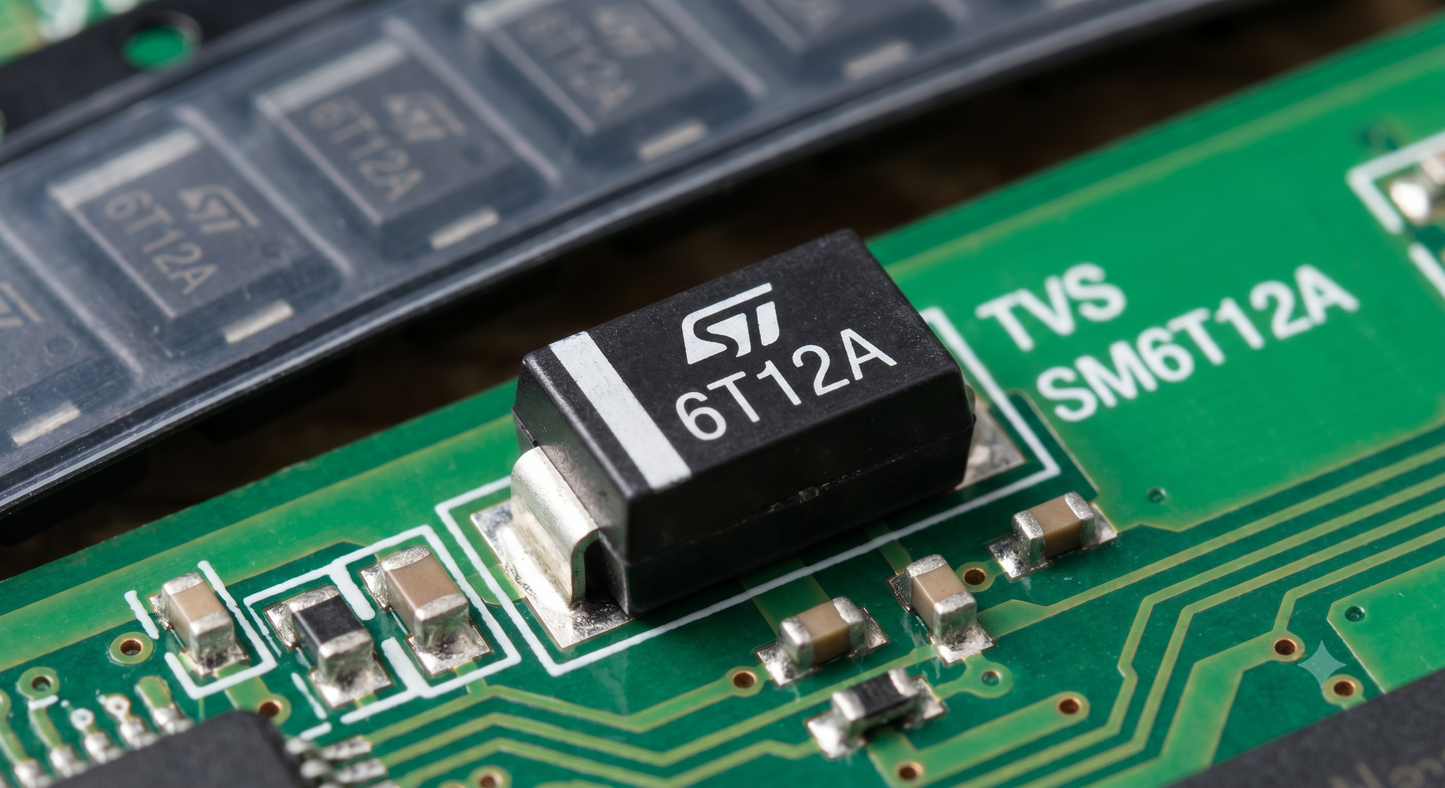

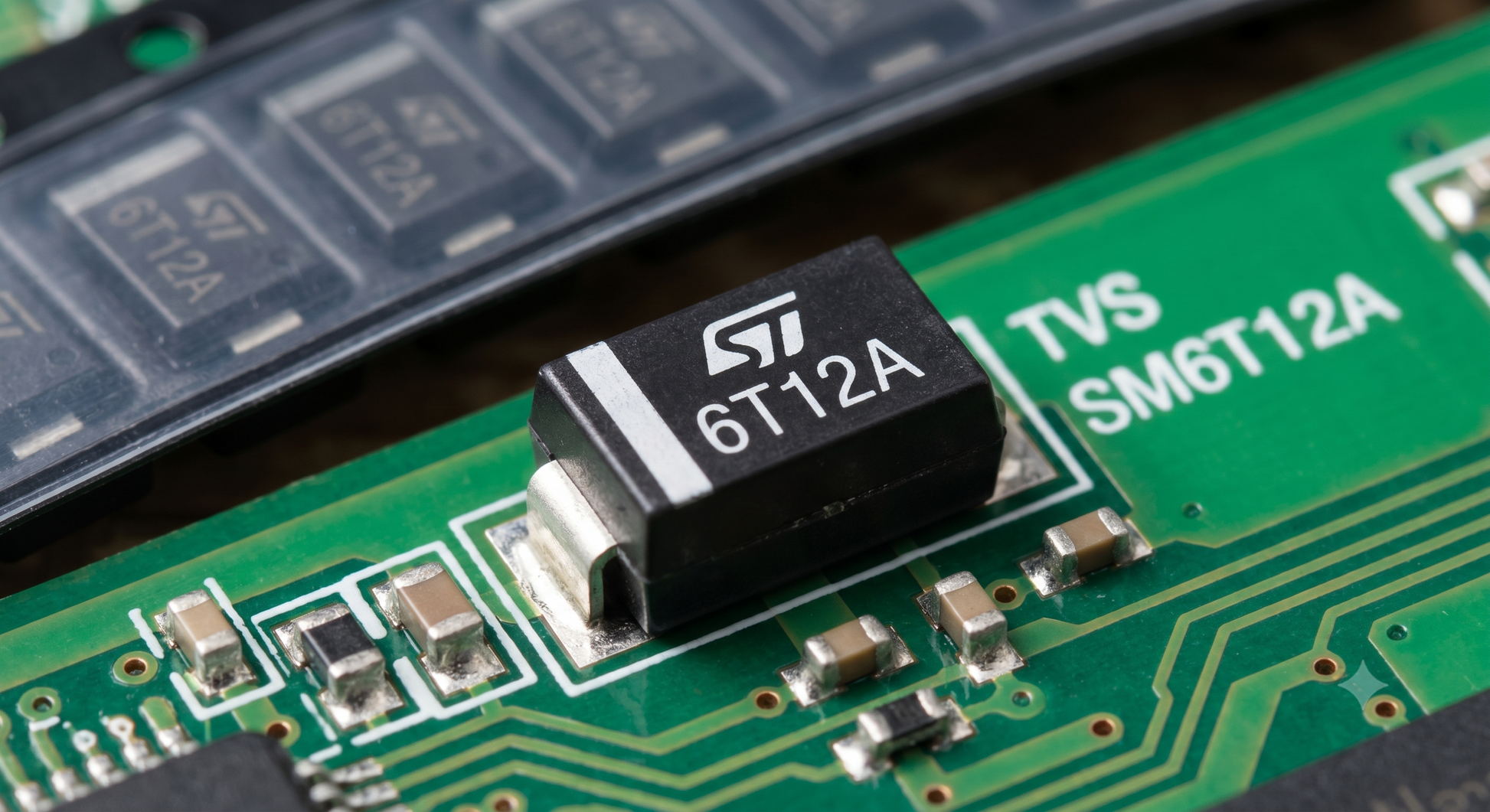

SM6T12A – Diodo de Supresión de Tensiones Transitorias, TVS Unidireccional, 600W, SMA

El SM6T12A es un diodo de supresión de tensiones transitorias (TVS) de alta eficiencia de la serie SM6T fabricado por STMicroelectronics Diseñado en un encapsulado transgresor de montaje superficial Transil (SMA/DO-214AC), este componente semiconductor de precisión está optimizado para proteger los circuitos electrónicos sensibles contra descargas electrostáticas (ESD) y sobretensiones transitorias causadas por conmutaciones de carga inductiva o descargas atmosféricas

Características principales

Tipo: Diodo supresor de tensiones transitorias (TVS) unidireccional

Potencia de pico de pulso máxima (Pppm): 600 W con una onda de choque estándar de 10/1000 µs

Tensión de ruptura inversa (Vbr): 11.4 V mínima a 12.6 V máxima con una corriente de prueba de 1 mA

Tensión de separación inversa de trabajo (Vrm): 10.2 V (Tensión máxima a la que el diodo no conduce)

Tensión de sujeción máxima (Vcl): 16.7 V a la corriente de pulso pico máxima de 36 A

Corriente de fuga inversa máxima (Irm): 20 µs a la tensión de trabajo Vrm

Encapsulado: SMA (DO-214AC) de bajo perfil para montaje superficial (SMD)

Tiempo de respuesta: Extremadamente rápido (del orden de picosegundos de 0 V a la tensión de ruptura)

Aplicaciones

Protección contra sobretensiones y ESD en líneas de alimentación de corriente continua

Protección de puertos de comunicación y buses de datos de baja velocidad

Sistemas electrónicos del automóvil y gestión de baterías inteligentes

Equipos de telecomunicaciones e instrumentación médica portátil

Fuentes de alimentación conmutadas (SMPS) y controladores industriales
