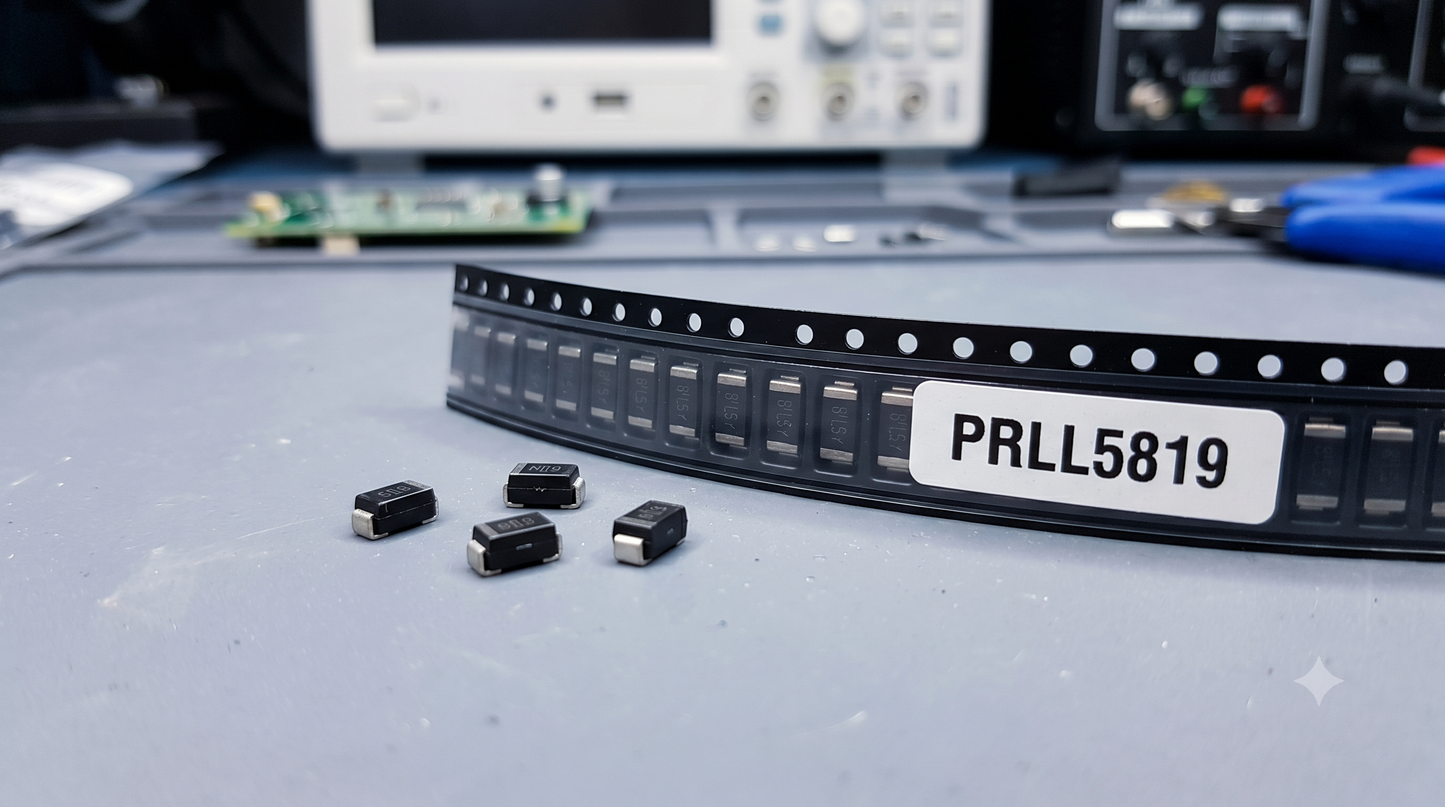

PRLL5819 – Diodo Schottky de Potencia, Alta Eficiencia, SOD-87

El PRLL5819 es un diodo de barrera Schottky de alta velocidad y baja caída de tensión directa fabricado por Philips (Nexperia) Diseñado en un encapsulado SMD SOD-87 (Hermetic Mini-MELF), este componente ofrece una excelente disipación térmica y está optimizado para la rectificación de alta eficiencia y la protección de circuitos en aplicaciones de conmutación rápida

Características principales

Tipo: Diodo de barrera Schottky de potencia

Tensión máxima de corriente continua inversa (Vr): 40 V

Corriente directa media rectificada (Io): 1 A

Caída de tensión directa máxima (Vf): 0.6 V a 1 A

Corriente de sobretensión directa pico (Ifsm): 25 A

Encapsulado: SOD-87 (Mini-MELF de montaje superficial)

Tiempo de recuperación inverso: Ultra rápido (conmutación prácticamente instantánea)

Bajas pérdidas de potencia y alta eficiencia operativa

Aplicaciones

Rectificación de alta frecuencia en fuentes de alimentación conmutadas (SMPS)

Diodo de marcha libre (freewheeling) en inversores y choppers

Protección contra inversión de polaridad en circuitos electrónicos

Convertidores CC-CC (DC-DC) reductores y elevadores

Sistemas de gestión de energía y cargadores de baterías
