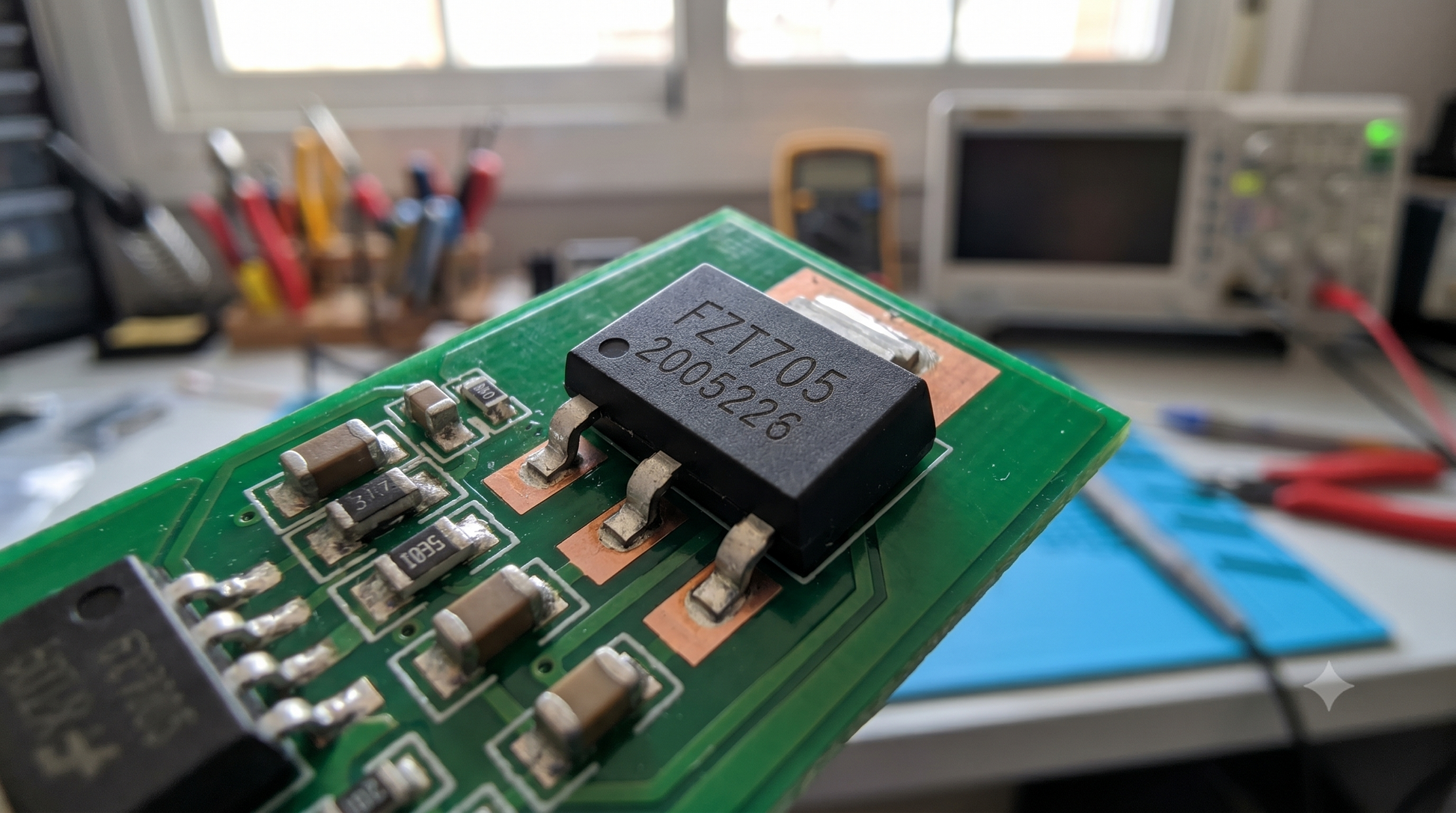

FZT705TA – Transistor Bipolar Darlington PNP de Alta Potencia, 120V, 2A, SOT-223

El FZT705TA es un transistor de unión bipolar (BJT) con configuración Darlington de canal PNP de alto rendimiento, fabricado originalmente por Zetex Semiconductors (ahora parte de Diodes Incorporated). Diseñado en un encapsulado SOT-223 de montaje superficial térmicamente eficiente, este dispositivo destaca por ofrecer una ganancia de corriente continua extremadamente alta ($h_{FE}$) y una baja tensión de saturación, lo que permite controlar cargas de potencia considerables a partir de señales de entrada de muy baja corriente.

Características principales

• Tipo: Transistor Bipolar Darlington PNP de alta ganancia.

• Tensión colector-emisor máxima ($V_{CEO}$): -120 V (Alta capacidad de voltaje).

• Tensión colector-base máxima ($V_{CBO}$): -140 V

• Corriente de colector continua ($I_C$): -2 A (Soporta corrientes de pico de hasta -4 A en pulsos cortos).

• Ganancia de corriente continua ($h_{FE}$): Mínima de 3,000 a un valor típicamente superior a 10,000 (medido a $I_C = -1\text{ A}$), lo que permite una amplificación masiva de corriente.

• Tensión de saturación colector-emisor máxima ($V_{CE(sat)}$): -1.25 V a una corriente de colector de -1 A.

• Potencia de disipación total ($P_{tot}$): 2 W en condiciones estándar de montaje en placa (gracias a la almohadilla de disipación del SOT-223).

• Frecuencia de transición ($f_T$): 100 MHz típica.

• Encapsulado: SOT-223 de 4 pines (3 terminales + lengüeta de disipación) para montaje superficial (SMD). El sufijo TA indica su empaquetado en cinta y carrete (Tape & Reel).

Aplicaciones

• Controladores de relés, solenoides y actuadores inductivos que requieren alta ganancia desde microcontroladores.

• Circuitos de amplificación de audio de potencia media (etapas de salida y de excitación).

• Controladores de lámparas e iluminación de alta tensión.

• Reguladores de voltaje lineales y fuentes de corriente constante.

• Switches de carga de potencia en sistemas industriales y de automoción.
