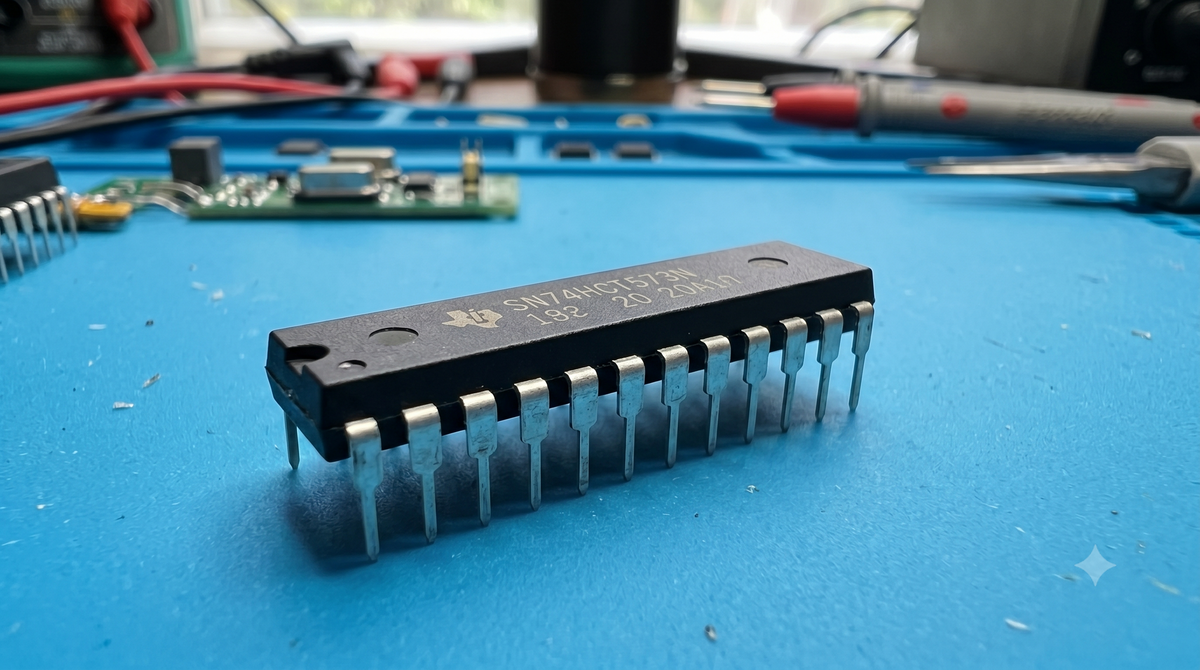

SN74HCT573N – Pestillo Octal tipo D de Alta Velocidad, Salidas de Tres Estados, DIP-20

El SN74HCT573N es un circuito integrado lógico que contiene ocho pestillos (latches) transparentes tipo D con salidas de tres estados (3-state) perteneciente a la familia HCT fabricado por Texas Instruments Diseñado en un encapsulado pasante DIP-20, este componente es totalmente compatible con niveles lógicos TTL y destaca por su alta velocidad de operación y bajo consumo de potencia CMOS, lo que lo hace ideal para la multiplexación de canales de datos y buses de direcciones en sistemas basados en microcontroladores y microprocesadores

Características principales

Tipo: Pestillo octal tipo D transparente con salidas de tres estados (3-State)

Familia lógica: HCT (High-Speed CMOS con entradas compatibles con TTL)

Tensión de alimentación: 4.5V a 5.5V

Corriente de salida: Hasta $\pm$6 mA a 5V con capacidad para manejar hasta 15 cargas LS-TTL

Configuración de pines: Entradas y salidas dispuestas en lados opuestos del encapsulado para facilitar el diseño de pistas en la placa

Entrada de control LE (Latch Enable): Entrada transparente cuando LE está en alto y almacena el dato en el flanco de bajada

Entrada de control OE (Output Enable): Control de habilitación de salidas para poner el bus en alta impedancia

Encapsulado: PDIP-20 de 20 pines para montaje por orificio pasante (THT)

Alta inmunidad al ruido eléctrico y excelente estabilidad operativa

Aplicaciones

Búfer de almacenamiento y expansión de puertos de E/S en microcontroladores

Separación de buses multiplexados de datos y direcciones en sistemas embebidos

Circuitos de interfaz de bus para interconexión de tarjetas lógicas

Sistemas de control industrial y automatización de procesos

Unidades de visualización y control de matrices de LEDs a gran escala
